전원 그리드가 완전히 내려 가면 어떻게 될까요? 외부 전력없이 어떻게 회복 할 수 있습니까? 블랙 스타트 테스트는 발전소가 전력을 독립적으로 재시작하고 복원 할 수 있도록하는 중요한 프로세스입니다. 이 게시물에서는 Black Start 테스트가 무엇인지, 그리드 회복력에 중요한 이유 및 그것이 정전에서 복구하는 데 어떻게 도움이되는지 설명합니다.
Black Start 테스트는 발전소가 외부 전기 공급원없이 다시 시작할 수 있도록하는 절차입니다. 완전한 그리드 종료가 발생하면 그리드의 일부가 자체적으로 전원을 복원하는 것이 중요합니다. 이 프로세스는 발전소가 독립적으로 작동 할 수 있는지 여부를 확인하여 시스템 점프 시작을위한 외부 지원이 필요하지 않습니다.
블랙 스타트 프로세스는 그리드에 의존하지 않는 고립 된 발전소로 시작합니다. 이 스테이션은 외부 전력없이 시작하도록 설계되었습니다. 일반적으로 작은 백업 생성기 또는 다른 전원이 일을 시작합니다. 스테이션이 올라 오면 그리드의 다른 지역에 전원을 공급하기 시작할 수 있습니다. 첫 번째 장치가 작동 한 후에는 프로세스에는 더 많은 발전소를 단계별로 연결하는 것이 포함됩니다. 각 연결에는 불안정성이나 전력 서지를 피하기 위해 신중한 동기화가 필요합니다. 이것은 원활한 복구를 보장합니다. 더 많은 유닛이 온라인으로 나올수록 그리드가 다시 작동하기 시작하여 더 큰 지역에서 전기를 복원 할 수 있습니다.

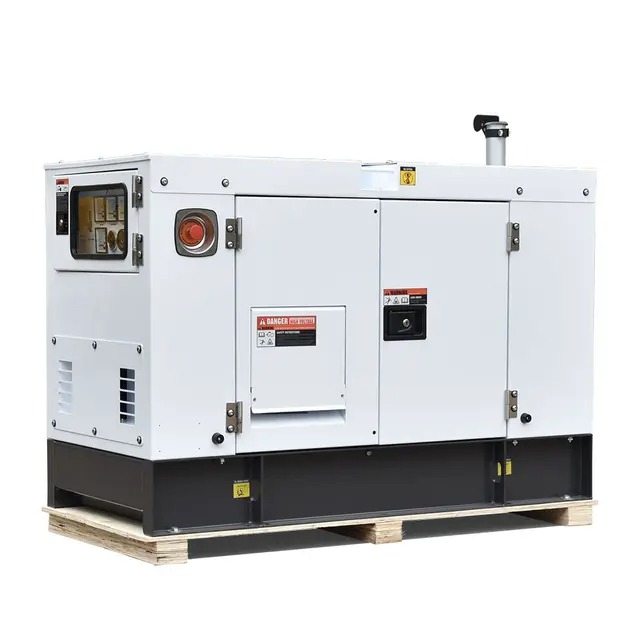

검은 색 시작 장치는 그리드에 의존하지 않고 발전소를 다시 시작하는 데 필수적입니다. 이 장치에는 디젤 발전기, 수력 발전 및 가스 터빈이 포함됩니다. 전체 그리드 복구 프로세스를 시작하는 데 필요한 초기 전력을 제공합니다. 디젤 발전기는 신뢰성과 빠른 응답 시간으로 인해 일반적으로 사용되며 수력 발전소는 최소한의 자원을 사용하여 전력을 복원 할 수 있습니다. 가스 터빈은 또한 유연한 재시작 기능을 제공하여 잘 제공됩니다.
크랭크 경로는 시작할 수있는 전원을 제공하는 전송 경로입니다 . 검은 시작 중에 다른 이러한 경로는 초기 검은 시작 장치에서 다른 영역으로 전력 흐름을 보장하기 때문에 전체 복구 프로세스에 필수적입니다. 제어 시스템은 이러한 장치의 동기화를 관리하여 불안정성을 유발하지 않고 연결하도록합니다. 이 시스템은 전원 수준을 조정하고 그리드를 모니터링하여 모든 것이 원활하게 작동되도록합니다. 발전기를
블랙 스타트 테스트 중에 발전소는 엄격한 프로토콜을 따라 준비를 보장합니다. 다음은 일반적인 단계의 개요입니다.
단위 선택 : 먼저 시작될 유닛을 선택하십시오.
동기화 : 균형과 안정성을 보장하기 위해 점차 더 많은 장치를 연결합니다.
부하 관리 : 전력 서지를 피하기 위해 부하를 모니터링하고 조정하십시오.
안전 프로토콜 : 손상을 방지하기 위해 안전 조치가 마련되어 있습니다. 이 단계는 정전 후 전원 그리드를 효율적이고 안전하게 복원 할 수 있음을 확인하는 데 도움이됩니다.
흑인 시작 테스트 준비는 이벤트 전에 시작됩니다. 발전소는 독립적으로 다시 시작하는 능력에 따라 신중하게 선택해야합니다. 장비를 철저히 점검하고 모든 시스템이 작동하도록하기 위해 리소스가 할당됩니다. 여기에는 백업 생성기가 준비되고 제어 시스템이 테스트되며 크랭크 경로가 명확 해지는 것이 포함됩니다. 테스트 중에 원활한 프로세스를 보장하기위한 다양한 스테이션 간의 조정이 중요합니다.
강력한 검은 색 시작 기능은 길고 광범위한 정전을 방지 할 수 있습니다. 그리드가 실패하면 테스트없이 복원 프로세스가 느리고 혼란 스러울 수 있습니다. 발전소는 외부 전력에 의존하지 않도록 독립적으로 다시 시작해야하며, 이는 주요 재난이나 기술적 실패 후에 이용할 수 없을 수 있습니다. 적절한 검은 시작 계획이 없으면 복구 시간은 며칠에서 몇 주까지 연장되어 필수 서비스에서 심각한 혼란이 발생할 수 있습니다.
블랙 스타트 테스트는 그리드의 전반적인 안정성과 신뢰성에 직접 영향을 미칩니다. 이를 통해 정전시 발전소가 정전시 전원을 빠르게 복원 할 수있어 정전이 장기간 발생할 가능성이 줄어 듭니다. 또한 테스트 프로세스를 통해 발전기가 동기화되어 균형을 유지하고 그리드 불안정성을 피할 수 있습니다. 효과적인 블랙 스타트 테스트를 통해 그리드는 재난에 더 탄력적이며 뒤로 튀는 능력이 크게 향상됩니다.
고립 된 전력 시스템과 상호 연결된 국가 그리드 모두의 경우 검은 색 시작 테스트가 중요합니다. 고립 된 시스템에서 단일 실패는 총 정전을 의미 할 수있어 자급 자족 전대가 필요할 수 있습니다. 반면, 국가 그리드에서 여러 방송국의 조정이 필수적입니다. Black Start Testing은 이러한 시스템이 원활하게 작동하여 넓은 지역으로 전력을 빠르게 복원하고 인프라의 추가 손상을 방지합니다.
'Black Start '라는 용어는 맨해튼에서 2003 년 정전 이후 광범위한 인정을 받았습니다. 이 행사에서 권력은 미국과 캐나다에서 5 천만 명이 퇴장하여 상당한 혼란을 일으켰습니다. 많은 발전소가 몇 분 안에 폐쇄되었으며 백업 시스템은 예상만큼 신뢰할 수 없었습니다. 이러한 대규모 실패는 외부 도움없이 발전소를 다시 시작하기위한 공식적인 절차의 필요성을 강조하여 주요 탄력성 측정으로 검은 시작 테스트가 개발되었습니다.
2003 Northeast Blackout은 Power Grid Management의 전환점이었습니다. 그리드가 무너지면 많은 지역으로 전력을 복원하는 데 며칠이 걸렸습니다. 이에 따라 더 빠른 복구를 보장하기 위해 검은 시작 절차가 공식화되었습니다. 1992 년 서부 미국 정전 및 2011 년 일본 지진과 같은 다른 중요한 사건들은 이러한 테스트의 중요성을 더욱 형성했습니다. 이러한 재난은 그리드 복구 프로세스의 약점을 드러 냈으며 강력하고 잘 테스트 한 백업 시스템의 필요성을 강조했습니다. 결과적으로, 현대의 블랙 스타트 테스트 관행은 주요 정전시 그리드가보다 빠르고 효율적으로 회복 할 수 있도록 개발되었습니다.
블랙 스타트 테스트 전에 발전소는 자세한 준비를 겪어야합니다. 여기에는 외부 전력없이 다시 시작할 수있는 스테이션을 선택하는 것이 포함됩니다. 이 스테이션에는 일반적으로 백업 발전기 또는 수력 발전 시스템과 같은 전문 장비가 있습니다. 테스트 팀은 제어 시스템, 크랭크 경로 및 통신 도구를 포함한 모든 시스템이 작동하도록합니다. 모든 장치가 그리드의 복구 프로세스를 독립적으로 다시 시작하고 지원할 수 있는지 확인하기 위해 정기적 인 수표가 수행됩니다.
블랙 스타트 테스트는 몇 가지 과제를 제시합니다. 하나의 주요 장애물은 전력 전송 라인을 과부하시키지 않고 전력 전송 라인에 활력을주는 것입니다. 생성기 재시작 관리는 특히 많은 발전기가 관련 될 때 또 다른 문제입니다. 불안정성을 유발하지 않고 이러한 생성기를 동기화하는 것이 중요합니다. 또한 여러 발전소의 조정 노력에는 원활한 커뮤니케이션이 필요합니다. 조정의 모든 고장은 프로세스를 지연시키고 추가 혼란을 초래할 수 있습니다.
검은 색 시작 테스트 중에 안전이 가장 중요합니다. 인력과 인프라의 보호를 보장하기위한 엄격한 프로토콜이 있습니다. 이 프로토콜은 위험, 특히 전기 위험을 최소화하는 데 중점을 둡니다. 발전소에는 사고 절차 또는 예기치 않은 실패 절차를 포함하여 비상 대응 계획이 있어야합니다. 운영 무결성을 보장하는 것이 필수적이므로 모든 직원은 시험을 수행하기 전에 위험 관리 및 안전 절차에 대한 교육을받습니다.
단일 섬 접근 방식 에서는 단일 발전소 또는 고립 된 그리드 영역이 먼저 시작됩니다. 이 방법은 한 영역이 독립적으로 작동 할 수있는 시스템에서 가장 잘 작동합니다. 소규모 시스템에서 단순성과 빠른 복구의 장점이 있습니다. 그러나 크고 상호 연결된 그리드에는 적합하지 않을 수 있습니다. 반면, 다중 섬 접근 방식은 여러 그리드 섹션을 동시에 시작하는 것입니다. 이 방법은 더 크고 상호 연결된 시스템에 이상적입니다. 광범위한 정전에 대한 더 나은 확장 성과 더 빠른 복구를 제공하지만 조정 및 동기화에 어려움이 있습니다. 여러 섬을 관리하려면 전력이없는 지역이 없도록 정확한 의사 소통이 필요합니다.
하향식 접근법 은 먼저 그리드의 백본을 복원하는 것으로 시작됩니다. 핵심 발전소가 온라인으로 돌아 오면 그리드의 작은 부분이 연결됩니다. 이 방법은 대형 네트워크를 복원 할 때 효율적이지만 주요 시설이 실패하면 느리게 할 수 있습니다. 상호 연결된 그리드에서 종종 사용됩니다. 대조적으로, 상향식 접근법은 먼저 지역으로 전력을 회복시키는 데 중점을 두어 점차 기본 그리드를 향해 노력합니다. 더 작고 고립 된 시스템에 이상적이지만 대규모 정전을 처리 할 때 더 복잡 할 수 있습니다. 이 방법은보다 유연하고 지역 요구에 반응 할 수 있지만 전체 그리드 용량을 되 찾는 데 시간이 더 걸릴 수 있습니다.
영국에서는 블랙 스타트 테스트는 그리드 탄력성의 중요한 부분입니다. National Grid는 프로세스를 감독하여 여러 발전소의 노력을 조정합니다. 이 스테이션에는 가스 터빈 및 디젤 발전기와 같은 검은 색 시작 장치가 장착되어있어 외부 전력없이 다시 시작할 수 있습니다. 영국은 주요 시설을 시작으로 점진적인 전력 복원을 포함하여 국가 중단에 대한 자세한 복구 계획을 가지고 있습니다. 일반 드릴 및 테스트는 대규모 정전의 경우 그리드를 빠르게 복원 할 수 있도록합니다.
북아메리카 에서는 블랙 스타트 테스트는 지역마다 다릅니다. 예를 들어, 캘리포니아는 유틸리티가 블랙 스타트 기능 비용을 포함하는 서비스 비용 모델을 사용합니다. 이 방법은 가용성을 보장하지만 항상 경쟁을 장려하는 것은 아닙니다. 대조적으로, 텍사스 (ERCOT) 및 뉴욕 (ISO-NE)과 같은 지역은 경쟁 입찰을 채택합니다. 이를 통해 발전소는 블랙 스타트 서비스를 제공하고 효율성과 비용 효율성을 장려하기위한 입찰을 제출할 수 있습니다. 이러한 지역적 차이는 테스트 절차가 로컬 그리드 구조 및 요구와 일치하도록합니다.
재생 에너지 의 최근 혁신은 검은 색 시작 테스트를 형성하고 있습니다. 예를 들어, 리튬 이온 배터리 와 같은 에너지 저장 시스템은 이제 그리드의 재시작을 지원하는 데 사용됩니다. 이 배터리는 빠른 전력 파열을 제공하여 그리드 복구의 초기 단계를 지원할 수 있습니다. 또한 스코틀랜드의 Dersalloch Wind Farm 과 같은 풍력 발전 단지에서 사용되는 VSMS (Virtual Synchronous Machines)는 전통적인 동기 발전기의 동작을 모방하여 그리드 안정성을 향상시키는 데 도움이됩니다. 이러한 발전은 그리드를보다 탄력적이며 재생 가능한 에너지 원을 검은 색 시작 절차에 통합하는 데 도움이됩니다.
병원 및 데이터 센터와 같은 보유한 비즈니스는 중요한 인프라를 백업 전원 시스템에 크게 의존합니다. 이러한 시설은 생명을 위험에 빠뜨리거나 운영을 방해 할 수 있기 때문에 장기간 정전을 감당할 수 없습니다. 정기적 인 블랙 스타트 테스트를 통해 백업 생성기 및 전원 시스템이 독립적으로 다시 시작하여 그리드 고장시 작업을 유지할 수 있습니다. 의 핵심 부분으로 비즈니스 연속성 계획 , 가동 중지 시간을 최소화하고 비상 사태 동안 운영 탄력성을 유지합니다.
흑인 시작 테스트를 수행하지 않으면 비즈니스를 상당한 위험에 노출시킬 수 있습니다. 가장 즉각적인 위험은 비용이 많이 드는 가동 중지 시간으로 , 특히 서비스 중단이 비참 할 수있는 데이터 센터 또는 의료 시설의 경우 재무 손실로 이어질 수 있습니다. 운영 생산, 커뮤니케이션 및 고객 서비스에 영향을 미치는 정기적 인 테스트가 없으면 비즈니스는 백업 전원 시스템이 너무 늦을 때까지 결함이 없어 중단이 발생할 수 있습니다. 생산성 손실 과 평판 손상이 발생할 수 있습니다.
비즈니스가 정전 준비를 위해
기업이 발전기와 백업 시스템을 테스트하기 위해 실행 가능한 단계를 제공하여 정전 및 비상 사태에 대비할 수 있도록하는 방법.
블랙 스타트 테스트 의 미래는 보다 지속 가능하고 유연한 솔루션으로 나아가고 있습니다. 한 가지 주요 추세는 으로의 전환입니다 . 그리드 복구에 중요한 역할을 할 수있는 풍력 및 태양 전력과 같은 그리드 형성 재생 가능 에너지 원 배터리 에너지 저장 시스템은 또한 트랙션을 얻고 있으며 그리드의 재시작을 지원하기위한 빠른 전원 버스트를 제공합니다. 마이크로 그리드가 점점 더 중요 해지고있어 더 큰 그리드에 의존하지 않고 더 작고 독립적 인 시스템이 다시 시작될 수 있습니다. 이러한 혁신은 블랙 스타트 테스트를 현대 에너지 요구에보다 효율적이고 적응력있게 만들고 있습니다.
기술 발전은 에 큰 영향을 미칠 것이며 인공 지능 . (AI) 테스트 기계 학습은 이미 실패 지점을 예측하고 복구 프로세스를 자동화하여 그리드 작업을 최적화하는 데 도움이되고 있습니다. 자동화는 테스트 중에 조정과 속도를 향상시켜 인적 오류를 줄입니다. 의 개발은 스마트 그리드 실시간 모니터링 및 제어를 허용함으로써 블랙 스타트 테스트를 더욱 향상시킬 것입니다. 이러한 기술은 검은 색 시작 절차를보다 정확하고 빠르게 만들어서 그리드가 정전에서보다 효율적으로 복구 할 수 있도록합니다.
VSMS (Virtual Synchronous Machines)는 특히 재생 가능한 에너지 원을 통합 할 때 블랙 스타트 테스트의 미래에 중요한 역할을하고 있습니다. VSMS는 기존 발전기의 동작을 시뮬레이션하여 재시작 프로세스 중에 그리드 안정성과 동기화를 보장합니다. 이들은 풍력 발전 단지 및 본질적으로 가변적 인 기타 재생 가능한 공급원에 특히 유용합니다. 보다 고급 그리드 기술이 등장함에 따라 VSMS 및 기타 혁신은 검은 색 시작 작업의 탄력성과 효율성을 계속 향상시켜 그리드가보다 원활하고 안정적으로 회복 할 수 있도록 도와줍니다.
주요 테이크 아웃 : 검은 시작 테스트가 그리드 신뢰성의 중요한 구성 요소 인 이유
블랙 스타트 테스트는 전력망이 정전에서 빠르게 복구되어 안정성과 탄력성을 유지할 수 있도록합니다.
Call to Action : 회사가 정기적 인 흑인 시작 테스트
비즈니스, 유틸리티 및 그리드 운영자에 투자 해야하는 이유는 시스템 준비 및 연속성 계획을 보장하기 위해 정기적 인 흑인 시작 테스트의 우선 순위를 정해야합니다.
A : 블랙 스타트 테스트가 실패하면 복구가 더 오래 걸리면 정전이 연장 될 수 있습니다. 위험에는 시스템 불안정성과 수복 지연이 포함됩니다. 이러한 위험을 완화하려면 발전소가 백업 생성기를 정기적으로 테스트하고 복구 계획이 강력 해지도록해야합니다.
A : 정전 후 그리드가 항상 빠르게 복구 할 준비가되도록 검은 시작 테스트는 1 년에 한 번 또는 복잡한 시스템에서 더 자주 수행해야합니다.
A : 적절한 발전기에는 수력 발전 , 디젤 발전기 와 가스 터빈이 포함됩니다 . 각각은 빠른 응답 시간을 제공하는 디젤 발전기와 함께 그리드를 다시 시작할 수있는 신뢰할 수있는 전력을 제공합니다.
A : 그렇습니다. 사용하여 수력 발전소없이 검은 색 시작을 할 수 있습니다 디젤 또는 가스 터빈을 . 이는 하이드로 자원이 없을 때 그리드를 시작하기위한 이상적인 대안입니다.
